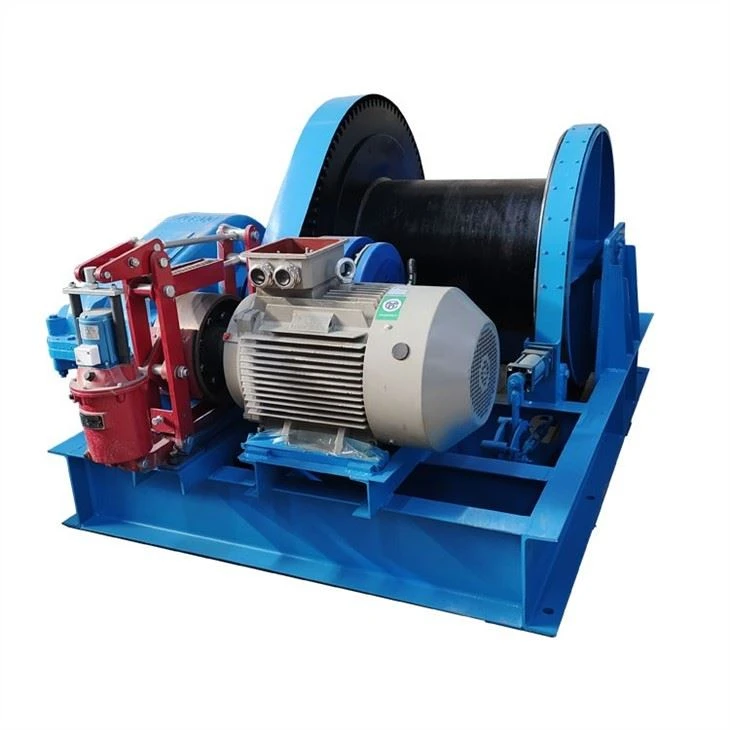

Elektrický navijak 2 tony

Záruka: 3 roky
Miesto pôvodu: Henan Čína
Ovládanie:Diaľkové ovládanie Stlačte tlačidlové ovládanie
Pracovná povinnosť: A3 ~ A5
Napájanie: 3fázové 380V 50Hz
Farba maľby: Podľa vašich požiadaviek

Zaslať požiadavku

Popis

Konštrukcia Elektrický navijak 2 tony

Popis produktu

Elektrický navijak sa používa na pohon ľudskej alebo mechanickej sily cez navijak, ktorý dokáže manipulovať s ťažkými predmetmi alebo bremenami vertikálne alebo horizontálne alebo naklonený. Elektrický navijak má vlastnosti univerzálnej, kompaktnej konštrukcie, malého objemu, nízkej hmotnosti, veľkej zdvíhacej hmotnosti, ľahkého pohybu atď.

Výkresy produktu

202102040943096107263

Komponenty elektrického navijaka

Elektrický navijak sa zvyčajne skladá z nasledujúcich komponentov: spojka, brzda, prevodovka, navijak, všetky sú inštalované na ráme stroja na manipuláciu s materiálom. Elektrický navijak má dobrú reguláciu rýchlosti, ťažké bremeno sa dá zdvihnúť do vyššej polohy relatívne vysokou rýchlosťou a prázdny hák sa dá rýchlo spustiť a pre citlivý materiál je možné elektrický navijak ovládať relatívne pomaly rýchlosť.

Princíp činnosti elektrického navijaka

Vo všeobecnosti elektrický navijak premieňa elektrickú energiu na mechanickú energiu prostredníctvom motora a rotor motora beží a vytvára výstup. Potom reduktor spomalí rýchlosť otáčania kotúča silou brzdy. Navijak splieta drôtené lano a prechádza cez kladku, aby zdvihol hákové bremeno a premenil mechanickú energiu na mechanickú prácu pri manipulácii s materiálom, ako je prepravné nakladanie a vykladanie ťažkých predmetov.

Klasifikácia a vlastnosti elektrického navijaka

Elektrické navijaky možno zoskupiť do rôznych typov, ako napr.

Elektronicky ovládaný navijak JM s pomalou rýchlosťou,

Vysokorýchlostný navijak s elektronickým ovládaním série JK,

navijaky trecej série JMM,

Navijak série JK-D a vysokorýchlostný navijak s ručným ovládaním série IKL.

Technické parametre produktu

Hlavné parametre elektrického navijaka 220v-480v sú nasledovné:

Del	Menovitý ťah drôteného lana KN	Drôtené lano predpísaná rýchlosť m/min	Priemer drôteného lana mm	Kapacita lana m	Motor		Celkový rozmer			Celková váha KG
Del	Menovitý ťah drôteného lana KN	Drôtené lano predpísaná rýchlosť m/min	Priemer drôteného lana mm	Kapacita lana m	typu	Výkon KW	Dĺžka	šírka	Výška	Celková váha KG
JMM3	30	8	15.5	prispôsobené	YZR160L-8	7.5	1590	1460	930	1050
JMM5	50	9	21.5	prispôsobené	YZR180-8	11	2010	1580	1100	1700
JMM8	80	10	26	prispôsobené	YZR225M-8	22	2160	2110	1180	3600
JMM10	100	9	28	prispôsobené	YZR250-8	30	3500	2200	1280	4500
JMM15	150	10	34	prispôsobené	280 miliónov YZR-8	45	3800	2200	1500	7800
JMM25	250	9	48	prispôsobené	280 miliónov YZR-8	55	4350	2300	2030	9800
Poznámka: Väčšina elektrických navijakov JMM je prispôsobená.
